Materiales
Y Procesos Constructivos.
Introducción
Este trabajo ha sido escrito con la finalidad de dar una
introducción completa y útil acerca de lo que representa los materiales y
procesos constructivos en la Ingeniería Civil. En este escrito se darán a
conocer cada uno de los materiales principales utilizados en la construcción ya
que es importante ir conociendo desde el primer año con los elementos que se
trabajará.
Índice:
Materiales.
1. Suelos y rocas.
2. Cerámicos.
3. Metales.
4. Madera.
5. Aglomerantes.
6. Vidrio.
7. Plásticos.
8. Impermeabilizantes.
Equipo De Construcción.
1. Herramientas
Manuales.

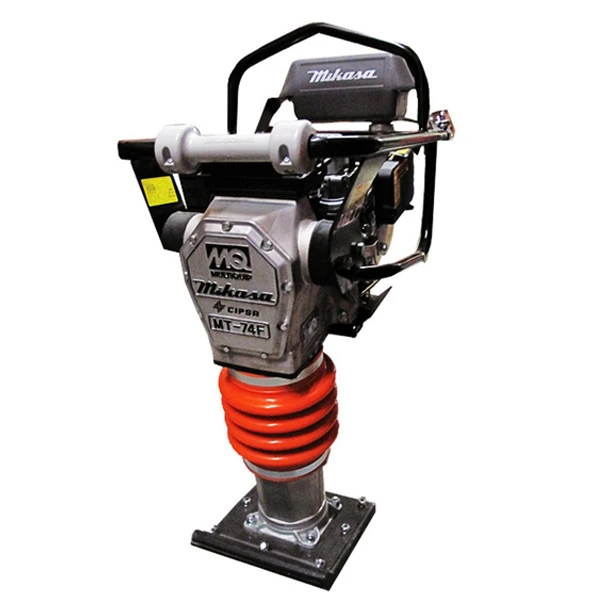

2. Equipo Ligero
3. Maquinaria pesada
3. Maquinaria pesada
Trabajos Preliminares.
1. Despalme y Desmonte.
2. Equipo Ligero.

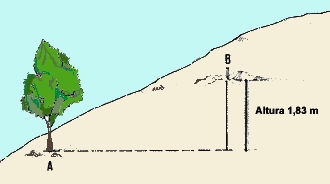

3. Trazo y Nivelación.
Procedimientos de construcción en la etapa de
infraestructura.
1. Excavaciones y Relleno.
2. Tipos de Cimentación.
3. Tipos de Cimbras: Metálica,
Madera, Cimbras Perdidas, Deslizantes, Sonotubo.
Procedimientos de construcción en superestructura.
1. Muros.
2. Columnas.
3. Trabes.
4. Losas y Cubiertas.
Instalaciones.
1. Hidráulicas.
2. Sanitarias.
3. Eléctricas.
4. De Gas.
5. Especiales.
Acabados.
1. Alambrados.
2. Lambrines.
3. Plafones.
4. Pisos.
5. Pinturas.
6. Herrería, Carpintería,
Cerrajería.
Nuevas tecnologías de construcción.
1. Nuevos Sistemas
Constructivos.
2. Sistemas Industrializados.
3. Sistemas de
auto-construcción.
4. Nuevos materiales de
construcción.
Materiales:
Suelos y rocas:
Suelos
Los suelos son el producto del desgaste
de las rocas de la corteza terrestre. Estos se clasifican a través del
SUCS (Sistema Unificado de Clasificación de Suelos) este en
un sistema que se utiliza para definir su textura, composición y el tamaño de
partículas, por ejemplo, la plasticidad es una característica muy
importante para su clasificación, ya que si el suelo es muy plástico , en caso
de hacer una carretera podrían surgir baches.
La SUCS separa los tipos de suelo de esta forma:
|
|
||||||||||||||||||||||||||
Clases de suelo
Las partículas minerales que forman el suelo tienen diferentes tamaños y
se llaman arena, limo y arcilla, de mayor a menor. La textura del suelo depende
de la partícula mineral más abundante en él. Entonces, de acuerdo a la textura,
los suelos se clasifican en:
Arenosos. En ellos predomina la arena. Por el tamaño grande de sus
partículas, estos suelos no retienen el agua que baja a zonas más profundas. Generalmente
son de color claro y como no contienen mucha materia orgánica no suelen ser
productivos para la agricultura.
. Limosos.
Las partículas de
tamaño medio, el limo, son las que predominan. Por ello, son suelos que no
filtran el agua rápidamente, contienen mucha materia orgánica pero se compactan
mucho al secarse.
Arcillosos.
La arcilla, partícula de menor tamaño
es la predominante. Son suelos casi impermeables pero muy compactos en ausencia
de agua. Contienen mucha materia orgánica pero cuando están secos casi no
permiten el crecimiento de las raíces.
Según la evolución del suelo y la
descomposición de la roca que le dio origen, los suelos se clasifican en:
•Suelos no evolucionados: De formación reciente, próximos a
la roca madre con poca materia orgánica.
•Suelos poco evolucionados: Con gran cantidad de materia orgánica y
color variable dependiendo de la composición.
•Suelos evolucionados: Con mucha materia orgánica en diferentes
estados de descomposición, roca madre bien desintegrada. Aptos para la
agricultura.
Rocas:
En geología se denomina roca a cada uno de los diversos materiales
sólidos, formados por cristales o granos de uno o más minerales, de que está
hecha la parte sólida de la Tierra y otros cuerpos planetarios.
A pesar de que son rocas, en la construcción estás tienen una relevancia
importante, y es por esto que también a ellas se les clasifica dependiendo de sus
características:
Clasificación de las rocas:
1. Rocas Sedimentarias:
Rocas originadas por el transporte y deposición de materiales
como consecuencia de la acción del viento, el agua, el hielo o depositadas
químicamente a partir de un fluido acuoso. También se incluyen en esta
definición la acumulación de materiales inorgánicos como caparazones secretados
por organismos. Las rocas sedimentarias se dividen a su vez en detríticas y no
detríticas.
a) Rocas sedimentarias detríticas:
Son las formadas a
partir de la sedimentación de fragmentos de otras rocas después de una fase de transporte.
La clasificación de estas rocas se basa en los tamaños y la forma de
los fragmentos que las componen. Así las rocas con fragmentos grandes (mayores
de 2mm) y redondeados son los conglomerados, mientras que si son angulosos
se llaman brechas. Cuando los fragmentos están sueltos son sedimentos que se
denominan gravas. Las areniscas poseen granos de tamaño intermedio
(entre 0.06 y 2 mm) visibles a simple vista o con microscopio óptico y
los limos y arcillas presentan un tamaño de grano muy
pequeño (inferiores a 0.06 mm), sólo visibles con microscopios
electrónicos. Las gravas son utilizadas como áridos en construcción,
principalmente para la fabricación del hormigón. Los conglomerados y, sobre todo,
las areniscas pueden ser utilizados, si sus características de durabilidad son
buenas, como piedra de construcción. Las arcillas son utilizadas en muchas
facetas de la vida cotidiana. Tienen uso medicinal y en cosmética. Se utilizan
como material de construcción para fabricar ladrillos y cerámicas. También se
utilizan como materia prima para la construcción de muros de tapiales y adobes
y para la fabricación de piezas de alfarería tradicional, de loza y de
porcelana. Por sus propiedades impermeabilizantes se usan para la absorción de
productos contaminantes, para el filtrado en la industria, etc.
 |
Grava
b) Rocas sedimentarias no detríticas:
Son formadas a
partir de la precipitación de determinados compuestos químicos en soluciones
acuosas o bien por acumulación de substancias de origen orgánico. Un tipo muy
común es la roca caliza,
formada en su mayor parte por la precipitación de carbonato cálcico o por
la acumulación de fragmentos esqueléticos (corales, gasterópodos, ostrácodos,
etc.). En estas rocas es frecuente observar la presencia de estos restos que
constituyen los fósiles. Una variedad de caliza es la toba
calcárea, muy porosa y con abundantes restos vegetales que se origina en
los ríos cuando el carbonato de calcio precipita sobre la vegetación. Las dolomías
es otro tipo de roca que se diferencia de la anterior por tener en su
composición química, además de carbonato y calcio, un porcentaje alto de
magnesio. Cuando se produce la acumulación de restos de caparazones de
organismos que construyen sus caparazones con sílice, como son las diatomeas, o
por precipitación de la sílice que lleva el agua, se genera el sílex.
Otro tipo de rocas son las rocas evaporíticas que se generan por evaporación de
aguas en medios marinos y lagunares. La roca más importante de este tipo son los
yesos, rocas originadas por la precipitación de sulfato cálcico. Las
calizas son un material utilizado para la fabricación de cemento y la cal usada
en construcción. Igualmente es un material que se utiliza para la
construcción de las fachadas y revestimiento de suelos de los edificios. El
yeso se utiliza para el revestimiento de paramentos y la fabricación de
escayolas.

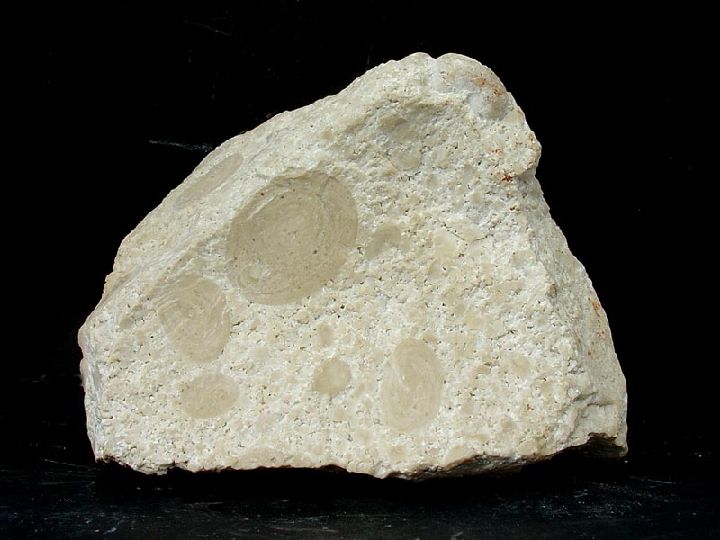

Caliza
2. Rocas Ígneas:
Son rocas generadas por el enfriamiento de una masa líquida de
composición silicatada que procede del interior de la Tierra. Esta masa fundida
se encuentra a altas temperaturas. Cuando se enfría y solidifica durante su
ascenso hacia la superficie de la Tierra, en zonas cercanas a la superficie
(corteza terrestre) da lugar a las rocas plutónicas, mientras que cuando se
enfría y solidifica en la superficie da lugar a las rocas volcánicas.
Rocas plutónicas:
Las rocas plutónicas se originan bajo la superficie
terrestre y por tanto, al estar sometidas a grandes presiones, sus minerales
crecen muy unidos, formando rocas densas no porosas. Su enfriamiento es muy
lento por lo que los cristales de los minerales que las forman pueden ser
relativamente grandes. En algunas ocasiones se pueden apreciar a simple vista…………………………………………………
Los granitos
son las rocas plutónicas más comunes. Están compuestos por una mezcla de los
minerales cuarzo, feldespato y mica. ……………………………………………………………………………
Granito
b) Rocas volcánicas:
Se originan cuando los
magmas salen al exterior de la superficie de la Tierra, dando lugar a la lava
de los volcanes, y se enfrían en la superficie terrestre a temperaturas y
presiones bajas. El resultado son rocas constituidas por una masa de cristales
de pequeño tamaño o bien materia amorfa sin cristalizar (vidrio). En ocasiones
se pueden distinguir algunos minerales rodeados de una masa microcristalina o
amorfa. Es común clasificar las rocas volcánicas en función de su composición
química. Una roca muy frecuente y fácil de reconocer por sus tonos oscuros es
el basalto.
La riolita,
por el contrario, presenta tonos claros.............................................................................................................……………………..
 La piedra pómez o pumita tiene una composición muy similar a la riolita pero tiene una alta porosidad que la hace particularmente “esponjosa”. Por sus características es utilizada en la industria como elemento filtrante y absorbente. Rocas metamórficas.
Las rocas
metamórficas se generan a partir de rocas preexistentes que, como consecuencia
de sufrir un aumento importante de temperatura y de presión por procesos
geológicos (enterramiento, intrusión de magmas, etc.), sufren reajustes. Este
reajuste ocasiona cambios en sus minerales y composición química de forma que
la roca original (sedimentaria, ígnea o metamórfica) se transforma en un nuevo
tipo que llamamos roca metamórfica.
El proceso
metamórfico se realiza en estado sólido, es decir, las transformaciones se
producen sin que la roca llegue a fundirse. La mayoría de las rocas
metamórficas se caracterizan por un aplastamiento general de sus minerales que
hace que aparezcan orientados de forma plana dando lugar a una laminación de la
roca. Este fenómeno se denomina foliación.
Las pizarras proceden
de arcillas que han sufrido un incremento bajo de temperatura y presión por enterramiento.
Presentan una estructura foliada que se denomina pizarrosidad (foliación muy
recta, paralela y muy fina). Generalmente son oscuras y con frecuencia
contienen fósiles. Son utilizadas en placas para techar en construcción, así
como para revestimiento de paredes y suelos en viviendas.
Los esquistos son
rocas que han sufrido un metamorfismo más intenso. Presentan una estructura
foliada más deformada que se denomina esquistosidad. Los fósiles que pudiera
tener la roca original desaparecen durante el proceso metamórfico.
El gneis es
una roca que ha sufrido un metamorfismo muy intenso. Sus principales minerales
son el cuarzo, los feldespatos y las micas (como el granito) pero se presentan
orientados en bandas claras y oscuras
Pizarra
Cerámicos:
La cerámica es un material de construcción con una gran antigüedad. Los materiales cerámicos, del griego “keramos”, son producto del trabajo con base arcillosa que se transforma, poco a poco, en la pieza versátil y funcional con la que contamos en la actualidad.
Este es un material de decoración y recubrimientos en la construcción, ya que no está hecho para soportar cargas.
Las cerámicas y porcelanatos poseen casi nula absorción de agua, y son resistentes a los agentes climáticos. Son resistentes a la abrasión, al paso del tiempo, y casi no requieren mantenimiento. Tanto la cerámica como el porcelanato, ofrecen a la construcción una gran variedad de ventajas.
Ambientes limpios, de gran durabilidad y bajo mantenimiento, indicados especialmente para hoteles, centros comerciales, instituciones bancarias y demás.
Las cerámicas para revestimiento de paredes, toleran una mayor absorción de agua, y permiten respirar a la mampostería. En la construcción de edificios se las usa para paredes interiores de baños, cocinas, y algunos espacios comunes.
Materiales Cerámicos:
Cerámicos para albañilería: ladrillos ceramicos, bloques, ladrillos huecos de gran formato. Los ladrillos cerámicos son fabricados con arcilla cocida y sirven para levantar paredes y tabiques. Los bloques cerámicos son piezas para ejecutar obras de fábrica de dimensiones mayores a los ladrillos.
Ladrillo
Aplicaciones varias: losetas y adoquines cerámicos, baldosas cerámicas, placas y azulejos, paneles cerámicos, tejas para techo, loza sanitaria, entre otros. Las tejas son piezas cerámicas acanaladas que se utilizan para recubrir los techos de los edificios, son resistentes al agua, por lo que algunas se vitrifican. Las losetas y adoquines cerámicos son piezas no esmaltadas utilizadas en pavimentos al exterior y terrazas.

Loseta de revestimiento
Metales.
Debido a sus propiedades intrínsecas, los
metales son materiales ampliamente utilizados en el sector de la construcción.
Son la primera elección como material para estructuras, refuerzos, revestimientos,
tejados, marcos de ventanas, fontanería, equipos de calefacción y muchas otras
aplicaciones. Podemos encontrar metales en edificios antiguos e históricos así
como en arquitectura moderna e innovadora
Metales usados en la construcción:

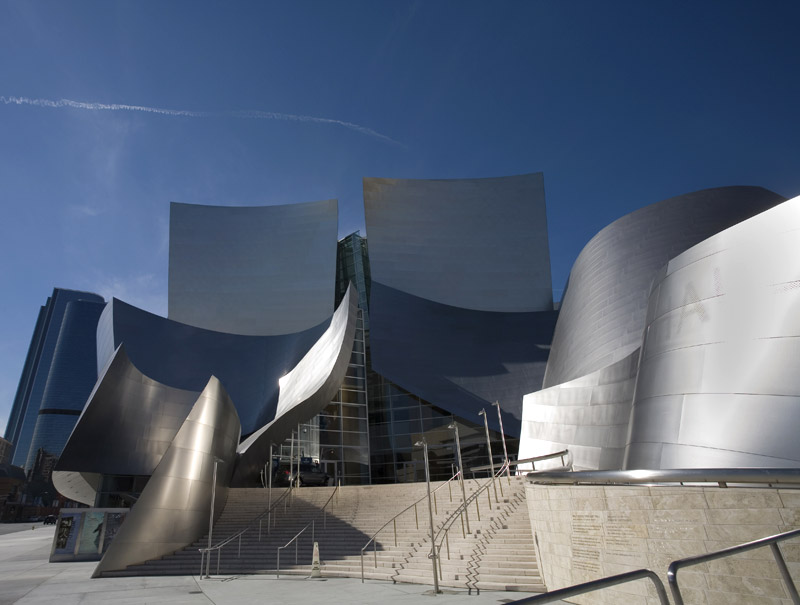

Aluminio – Hoy en día, los edificios raramente se construyen sin este metal. Sus propiedades físicas lo convierten en un material perfecto para los proyectos de construcción. El aluminio es ligero, pero es fuerte. Tiene una alta resistencia a la corrosión y su fluidez da una gran libertad a los arquitectos y diseñadores. El aluminio se utiliza a menudo en techos y paredes, marcos de ventanas, cubiertas de tejado, sistemas HVAC, y para la construcción de estadios y puentes.  Cobre – El cobre es el metal conocido más antiguo usado por el hombre. Es uno de los materiales de ingeniería más versátiles disponibles en nuestro planeta. La combinación de las propiedades físicas del cobre, la conductividad, la resistencia a la corrosión, la ductilidad y la resistencia, lo hacen adecuado para una amplia gama de proyectos. Dentro de la industria de la construcción, el cobre se usa con más frecuencia para revestimientos, cableado eléctrico, sistemas de calefacción, líneas de petróleo y gas, sistemas de agua de lluvia y techos.  Hierro – Hierro fundido y hierro forjado son dos productos distintamente diferentes, ambos con propósitos específicos en la construcción. El hierro fundido se funde, se vierte y se moldea. El hierro forjado se enrolla en las etapas finales de su producción. El hierro fundido se utiliza más a menudo en grandes proyectos arquitectónicos – creo que la cúpula del Capitolio de los EE.UU es de hierro fundido. Hierro forjado puede ser remachado para hacer elementos como vigas, trusses y refuerzos.  Acero – El acero es el metal más utilizado, así como el más reciclado en la tierra. La mayoría del acero manufacturado es utilizado por la industria de la construcción porque las estructuras sostenibles se pueden construir rápidamente a precios bajos. El acero se puede encontrar a menudo en placas de la cubierta de puentes, defensas costeras, edificios educativos, rascacielos, hospitales, edificios bajos, edificios de oficinas, estadios, y cercas de seguridad.  Titanio – El titanio es otro metal ligero y extra fuerte popular en la industria de la construcción. Este metal en particular se utiliza principalmente para sistemas de calefacción y refrigeración debido a su alto nivel de resistencia a la corrosión. Pero el titanio también se puede encontrar en tuberías, techos, y algunos sistemas de seguridad que instalan placas o marcos para el refuerzo adicional de las estructuras  Madera:
La madera como Material de construcción. es el recurso natural más antiguo empleado por el hombre. Desde siempre le ha proporcionado combustible, herramientas y protección. Es un polímero natural de origen orgánico. Se obtiene del interior del tronco de los árboles.
Tipos de Madera:
Madera Natural: La madera natural es aquella que se obtiene directamente del tronco de los árboles, simplemente serrándolos para crear tablas, tablones o listones, que posteriormente se utilizan para hacer productos elaborados.
Tradicionalmente las maderas se clasificaban simplemente en maderas duras y maderas blandas. En general, las maderas duras son más caras, más apreciadas, más resistentes y más duraderas. Las maderas blandas son, en general, más comunes, más económicas y más fáciles de trabajar en el taller.
Maderas Duras:
Madera Blanda:
Madera Artificial: Las maderas artificiales se dividen en tres grupos:
Aglomerantes:
Los aglomerantes son aquellos materiales que al mezclarse con agua forman una masa plástica que sirve como pegamento para unir elementos simples en obra, revestir, aplanar superficies o fabricación de piedras. Por ejemplo, la cal, el concreto y la arcilla.
Clasificación:
Primaria:
Secundaria:
Bituminoso:
Vidrios:
Se usa, típicamente, como material transparente en el exterior de la construcción; lo que elimina la tradicional diferencia entre vanos (como las ventanas) y muros. El vidrio también se utiliza para separaciones interiores y como un rasgo arquitectónico. El vidrio empleado en edificaciones suele ser de tipo seguro, entre los que están el vidrio reforzado, el vidrio templado y el vidrio laminado.
Características:
Clasificación de vidrios:
Plásticos
El plástico es una sustancia obtenida por procesos químicos que puede ser moldeable por la acción del calor y la presión.
Clasificación:
Ventaja:
Desventajas:
Impermeabilizantes:
Es un primordial en la actualidad, ya que se utiliza para evitar que la humedad entre a la estructura y la empiece a descomponer.
Tipos de impermeabilizantes:
Lugares donde puede ser implementandos:
Equipo de Construcción:Herramientas Manuales:Pala: Es un instrumento o herramienta de mano compuesta de una placa metálica y un cabo de madera, la placa puede terminar recta y en este caso sirve para cavar zanjas, para hacer revolturas, morteros y mezclas, emparejar superficies, etc. O puede terminar redondeada y en punta sirviendo entonces principalmente para excavar. Puede tener cabo recto y largo o más corto y terminando en un mango para ahí tomar la pala con la mano y con la otra el cabo.  Pico: Es una herramienta consistente en un cabo o mango de madera con una pieza larga de fierro en su extremo. Esta pieza puede terminar en dos puntas o en una punta, en un extremo y un corte angosto en el otro.  Mazo: Se conoce como un marro a una masa de fierro provista de un mango. Se les denomina según el peso de la masa de hierro y los hay de muchos tamaños, los más pequeños tienen el mango corto y se usan con una mano para clavar estacas o bien los albañiles lo emplean para rastrear piedras toscamente.  Cuña: Barra de acero cilíndrica corte de 30 a 40cm. De largo y de 38 a 51mm. De diámetro terminada en punta o como cincel que se usa para romper piedras colocándola en las gritas y golpeando con un marro.  Paletas: En principio las llanas dibujadas al lado son suficientes para realizar cómodamente. A estas la mayor parte de sus trabajos. Se les llama también “llanas” para alisar las juntas.  Cuchara de Albañil: Se conoce en México como cuchara de albañil a una hoja de acero de forma triangular con un mango de madera que se utiliza en múltiples trabajos de albañilería, los más grandes se emplean para mampostear y hacer aplanados y las más pequeñas para trabajar detalles.  Pisón de mano: Se utiliza para que un hombre compacte materiales que pueden ser de terracerías plantillas, fondos de zanjas, relleno de zanjas, acostillado de tubos, etc. consiste en una masa pesada provista de una barra en posición vertical.  Carretilla de mano: En esencia puede decirse que es un carrito de mano con una rueda adelante sostenido en un eje apoyado a su vez en dos largueros de los cuales se empuja y con una caja metálica gruesa para transportar materiales de construcción de todas clases o de tercería, trabajo sobre el principio de la palanca.  Sierras: En la construcción lo más usual es encontrar dos tipos de sierras el serrucho y la segueta, la primera es usado normalmente para cortar madera y la segunda para el corte de acero y plástico, ambas cuentan con una hoja dentada que es la encargada de acerrar.  Equipo Ligero:
Allanadora: Una allanadora es una herramienta muy útil, tanto en la ciudad como en la alta montaña, pues su función es alisar el hormigón donde luego se coloca pisos y cerámicos. El funcionamiento de esta máquina, que pesa unos 80 kilos, es manual. Tiene cuatro paletas que giran en sentido de las agujas del reloj. La máquina distribuye el hormigón y mediante vibraciones lo va acomodando.
APISONADORES O BAILARINAS: Los apisonadores o canguros, producen una fuerza de impacto que es necesaria para la compactación de suelos cohesivos.
Los apisonadores o canguros, están clasificados como apisonadores de impacto vibratorio. Esto es debido al alto número de golpes que dan por minuto, de 500 a 800 golpes de impacto por minuto. Esta es la función de los engranajes de transmisión.
BOMBAS DE CONCRETO: Se utilizan especialmente para el transporte del concreto liquido por bombeo, en una amplia gama de obras de construcción, como vías férreas, carreteras, túneles, puentes, minas, edificios y construcciones de defensa, por citar algunos pocos.
 VIBRADOR PARA CONCRETO: Se utiliza en la construcción, mas específicamente durante las hormigonadas y sirve para lograr una mezcla mas homogénea y evitar las oquedades o nidos, los hay de inmersión que son los que se introducen dentro de los encofrados durante la volcada tiene aproximadamente 0.50 m de longitud, y de apoyo que se utiliza apoyándolo sobre la madera del encofrado, de acuerdo a la energía utilizada los tienes eléctricos o a explosión.  REVOLVEDORA: Aparatos o maquinas en las que se prepara concreto.  PULIDORA DE CONCRETO: Sirve para limpiar el concreto antes de aplicarle pintura o nuevos recubrimientos.  Maquinaria Pesada
EXCAVADORA HIDRÁULICA: La excavadora hidráulica es frecuentemente usada para la excavación de rocas y tierra, sin embargo, gracias a sus numerosos accesorios también puede ser usada para el corte de acero, el rompimiento de concreto, el taladro de hoyos en la tierra, el cimiento de gravilla antes del pavimento, el destrozo de rocas, acero, y concreto, y hasta para acribillar lugares.
TRACTOR SOBRE ORUGAS: El tractor sobre orugas es un vehículo para la construcción que se mueve sobre orugas en vez de ruedas. Las orugas extienden el peso del vehículo sobre una superficie más grande, permitiendo al tractor ejercer una fuerza menor por unidad de área sobre la tierra. Una variedad de accesorios pueden ser agregados al tractor sobre orugas, maximizando de esta manera su utilidad. Cuando una hoja topadora es agregada a la parte frontal del tractor sobre orugas, es comúnmente referido como "buldócer". Con un cargador agregado, se convierte en cargador sobre orugas.
RETROEXCAVADORA: La retroexcavadora es una máquina que se utiliza para realizar excavaciones en terrenos. Es una variante de la pala excavadora. La retroexcavadora se utiliza habitualmente en obras para el movimiento de tierras, para realizar rampas en solares, o para abrir surcos destinados al pasaje de tuberías, cables, drenajes, etc. así como también para preparar los sitios donde se asientan los cimientos de los edificios. La máquina hunde sobre el terreno una cuchara con la que arranca los materiales que arrastra y deposita en su interior.
Motoniveladora: También conocida por el nombre inglés grader. Se utiliza para mezclar los terrenos, cuando provienen de canteras diferentes, para darles una granulometría uniforme, y disponer las tongadas en un espesor conveniente para ser compactadas, y para perfilar los taludes tanto de rellenos como de cortes.
Zanjadora: Es un máquina utilizada para la apertura rápida de zanjas continuas a campo abierto, el ensanche de carreteras y caminos, y las cimentaciones. Son palas mecánicas que arrancan la tierra de manera regular, abriendo zanjas del tamaño deseado y con buen acabado en el fondo y los laterales. Esto facilita que puedan instalarse dentro tuberías para diversos usos. Actúan en todo tipo de terreno excepto la roca.
 Trabajos Preliminares:Despalme y Desmonte:
El despalme es la remoción del material superficial del terreno, de acuerdo con lo establecido en el proyecto, con objeto de evitar la mezcla del material de las terracerías con materia orgánica o con depósitos de material no utilizable.
Por otro lado, el desmonte o desyerbe consiste en el retiro de maleza, plantas de campo, cactus y en general toda la vegetación (sin incluir árboles) que exista en los terrenos donde se construirán los edificios.
  Limpieza:Este es uno de los trabajos por los cuales se comienza una obra, la finalidad de este concepto es eliminar del terreno todos la basura, obstáculos y/o vegetación existente a fin de poder realizar de una mejor manera los siguientes trabajos de la obra cómo lo pueden ser las excavaciones para realizar el desplante de la estructura de la obra. Otro punto importante que debemos tomar en cuenta es el “acarreo”, no solamente basta con limpiar el terreno, también hay que trasladar los residuos a un banco, basurero o depósito, dependiendo del volumen de los residuos tenemos que pensar si la actividad puede hacerse a mano o si hay que contratar algún medio de transporte (volteo o camión) para llevar estos residuos . Trazo y nivelación:
En una obra, el trazo o replanteo es el proceso de definir y medir en un terreno las dimensiones de la obra donde se realizará la construcción. Se traza la forma del perímetro de la obra y se señalan los ejes y/o contornos donde se debe situar la cimentación: los muros, zapatas, losas, pilotes, etc.
Es recomendable que el trazado se haga por lo menos entre tres personas, debido a que para una sola resulte demasiado difícil y no queda exacto. Es necesario para llevar a cabo este trabajo lo siguiente: cinta métrica o metro común, carretes de hilo de varios metros de largo, estacas de madera, clavos de dos pulgadas, martillo o maceta para clavar las estacas, cal para marcar en el terreno y nivel de manguera para fijar la altura a la que deberá ir el piso interior de la construcción sobre el terreno.
 Tipos de Trazas:
Para el trazo de un eje perpendicular a otro se emplea la escuadra haciendo coincidir los hilos con los bordes de la misma. Cuando esto se logra se amarran los hilos sobre los puentes y se vuelve a rectificar la perpendicular con la escuadra. |
